Types de graphes 2D

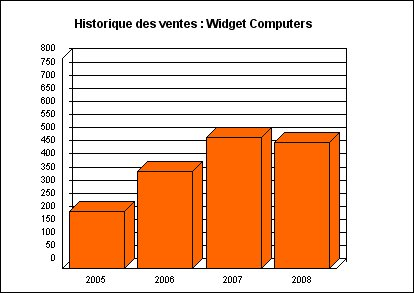

Cette section décrit les types de graphes à deux dimensions proposés par 4D Chart. Voici un exemple de graphe à deux dimensions (deux axes) :

L’axe des X est aussi appelé Axe des catégories. Il affiche les catégories de division de l’information. Par exemple, pour représenter le nombre d’ordinateurs vendus par an, vous placez les années sur l’axe des X.

L’axe des Z est aussi appelé Axe des valeurs. Vous l’utiliserez pour afficher les valeurs calculées pour chaque catégorie. Toujours dans l’exemple des ventes d’ordinateurs, l’axe des Z contiendra le nombre d’ordinateurs vendus par an. Dans le graphe ci-dessus, on voit bien que 500 ordinateurs ont été vendus en 2007.

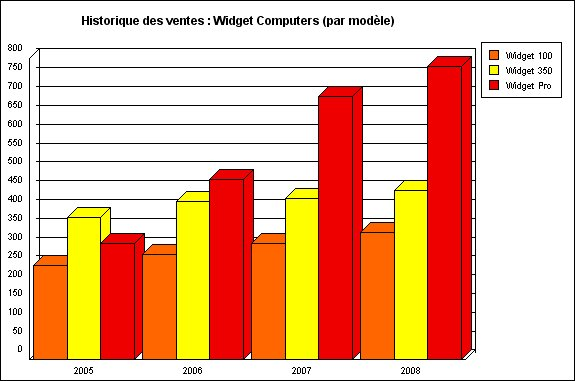

Un graphe contient aussi des séries de données (ou simplement, séries). Chaque catégorie se compose d’une ou plusieurs séries qui fragmentent l’information affichée dans le graphe. Dans l’exemple précédent, il n’y avait qu’une série : “ordinateurs vendus”. Mais supposons que nous voulions comparer les ventes des trois modèles d’ordinateurs. Il suffit que chaque modèle devienne une série distincte sur le graphe. Toutes les séries partagent les mêmes catégories (dans ce cas, les années 2005 à 2008), mais ont leurs propres valeurs.

Vous pourriez aussi tracer ces données au moyen d’un graphe à trois dimensions (cf. section Types de graphes 3D).

Les options des graphes 2D permettent de faire varier leur apparence ou certains de leurs mécanismes. Pour visualiser les options d'un graphe, double-cliquez dessus ou choisissez Options dans le menu Graphe de 4D Chart.

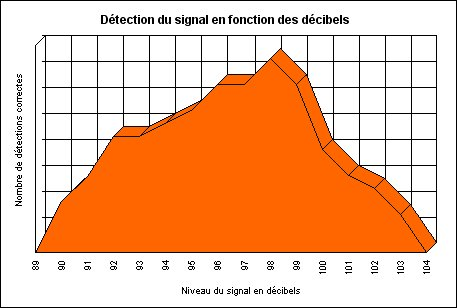

Bien qu’utilisés généralement pour représenter la grandeur des valeurs dans le temps, les graphes en aires peuvent aussi représenter des valeurs sur toute catégorie continue.

Les catégories qui se trouvent sur l’axe des X doivent être continues, telles que des périodes ou des températures.
Les catégories discrètes telles que des vendeurs ou des produits, sont mieux représentées par des graphes en colonnes.

Il existe trois options pour les graphes en aires dans 4D Chart :

• Aires empilées : Dans le cas de séries multiples, empiler les aires correspondantes.

• Aires empilées, proportionnelles : Dans le cas de séries multiples empilées, représenter les séries en tant que proportions de 100 %.

• Aires horizontales : Faire de l’axe des X l’axe vertical, et de l’axe des Z l’axe horizontal.


Les graphes en colonnes et en barres sont les types les plus courants pour des données de gestion. Ils servent souvent à comparer une catégorie à une autre, ou une ou plusieurs catégories sur une certaine période.

Il existe cinq options pour les graphes en colonnes dans 4D Chart :

• Colonnes empilées : Dans le cas de séries multiples, empiler les colonnes pour les séries dans chaque catégorie.

• Colonnes empilées, proportionnelles : Dans le cas de séries multiples empilées, montrer les séries en tant que proportions de 100 %.

• Colonnes horizontales : Faire de l’axe des X l’axe vertical, et de l’axe des Z l’axe horizontal. Cette option crée un graphe en barres sur lequel les catégories se trouvent sur l’axe vertical, tandis que les valeurs sont exprimées par la longueur des barres. Les graphes en barres remplacent souvent les graphes en colonnes, particulièrement lorsque les libellés des catégories sont longs.

• Chevauchement : Dans le cas de séries multiples, utilisez cette option pour spécifier le pourcentage de chevauchement des colonnes de séries dans chaque catégorie.
• Intervalle : Utilisez cette option pour spécifier l’intervalle séparant les colonnes de chaque catégorie. Plus l’intervalle est grand, plus les colonnes de chaque catégorie sont étroites.

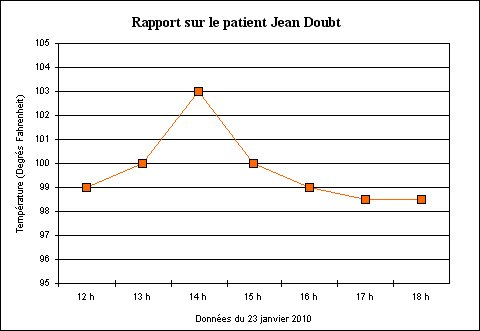

Les graphes en lignes sont souvent utilisés pour montrer le rythme de changement des valeurs dans le temps. Les graphes en points montrent les relations et les tendances présentes dans vos données. Chaque valeur peut être représentée par un point. Ce type de graphe est surtout utilisé pour représenter un grand nombre de valeurs discrètes, comme dans une étude scientifique.

Les catégories qui se trouvent sur l’axe des X doivent être continues, telles que des périodes ou des températures. Les catégories discrètes telles que des vendeurs ou des produits sont mieux représentées par des graphes en colonnes.

Il existe trois options pour les graphes en lignes et/ou en points dans 4D Chart :

• Empilées : Dans le cas de séries multiples, on peut aussi empiler les lignes pour les séries dans chaque catégorie.

• Horizontales : Faire de l’axe des X l’axe vertical, et de l’axe des Z l’axe horizontal.


• Affichage de lignes et/ou de points
  Trois possibilités vous sont proposées :

  • Afficher les lignes : Utilisez cette option pour lier chacune des valeurs.
  • Afficher les points : Utilisez cette option pour que chacune des valeurs soit représentée par un point.
  • Afficher les deux : Utilisez cette option pour lier chaque valeur et les représenter par des points.

Les graphes en secteurs montrent les données en pourcentage d’un tout. 4D Chart convertit automatiquement les données en pourcentages lorsqu’il crée le graphe en secteurs. Il n’est donc pas nécessaire d’exprimer les données en pourcentages.

Un graphe en secteurs ne peut comporter qu’une série. Les catégories sont affichées dans la légende.

Il existe une option pour le graphe en secteurs dans 4D Chart :

• Angle de départ : Utilisez cette option pour spécifier la rotation du graphe. L’angle spécifié détermine la position du premier bord de la première catégorie, et donc le sens de rotation du graphe.


Vous pouvez mettre en valeur une partie d’un graphe en secteurs en détachant un ou plusieurs secteurs du centre :

Pour détacher un secteur, appuyez sur la touche Ctrl (Windows) ou Commande (Mac OS) et cliquez sur le secteur à détacher. Faites ensuite glisser le secteur pour l’éloigner du centre du graphe.

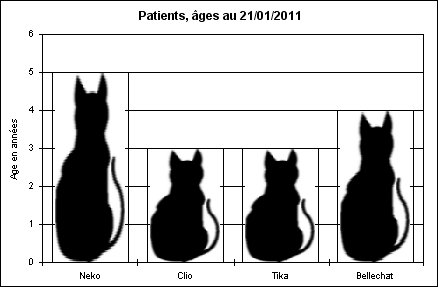

Les graphes images sont identiques aux graphes en colonnes, mais vous pouvez remplacer une colonne par une image.

Il existe diverses options pour les graphes en images dans 4D Chart :

• Images empilées : Dans le cas de séries multiples, empiler les images pour les séries dans chaque catégorie.

• Images empilées, proportionnelles : Dans le cas de séries multiples empilées, montrer les séries en tant que proportions de 100 %.

• Horizontales : Faire de l’axe des X l’axe vertical, et de l’axe des Z l’axe horizontal. Cette option crée un graphe image en barres.

• Chevauchement : Dans le cas de séries multiples, utilisez cette option pour spécifier le pourcentage de chevauchement des colonnes de séries dans chaque catégorie.
• Intervalle : Utilisez cette option pour spécifier l’intervalle séparant les colonnes images de chaque catégorie. Plus l’intervalle est grand, plus les colonnes images de chaque catégorie sont étroites.

Vous disposez en outre d'options spécifiques pour aligner et ajuster les images :

• Alignement : Spécifie l’alignement horizontal de l’image : au centre, à gauche ou à droite.
• Vertical : Spécifie comment l’image utilise l’espace vertical de la colonne. Trois possibilités : normale, étirée et empilée (cf. tableau ci-dessous).
• Horizontal : Spécifie comment l’image utilise l’espace horizontal de la colonne. Trois possibilités : normale, étirée et empilée (cf. tableau ci-dessous).

Le tableau suivant détaille les options Vertical et Horizontal :

Lorsque vous créez un graphe image, les colonnes sont remplies avec des images par défaut.

Vous pouvez les remplacer par vos propres images pour chaque série en les collant à partir du presse-papiers. Pour cela, copiez votre image dans le Presse-papiers, appuyez sur la touche Ctrl sous Windows ou Commande sous Mac OS et cliquez sur l’une des colonnes dans la série désirée. Toutes les colonnes sont alors sélectionnées. Choisissez Coller dans le menu Edition de 4D ou de 4D Chart (ou utilisez le raccourci standard Ctrl+V sous Windows ou Commande+V sous Mac OS). L’image est alors collée dans chaque colonne pour la série.Vous pouvez répéter cette opération pour chaque série.

Pour retrouver l’image standard, appliquez un type de graphe différent puis de nouveau le type Images 2D.

Dans ce type de graphe, chaque point représente une paire de valeurs et non un couple catégorie-valeur. L’axe des X est aussi un axe des valeurs. La position (horizontale) d’un point est proportionnelle à sa valeur X et non à sa catégorie.

Lorsqu’un graphe XY est sélectionné, l’option “Catégorie en X” devient “Valeur en X” dans les menus Graphe>Axes, Graphe>Grille et Graphe>Titre.

• Forme des points : pas de point affiché, cercles, carrés, étoiles.
• Liaison entre les points : aucune, lignes simples, lignes avec flèches.
• Afficher la droite de régression (y = ax+b) : permet de visualiser la corrélation (relation) entre les points (s’il ne sont pas trop dispersés).
  Il y a une droite par série de points. La combinaison Ctrl+clic (Windows) ou Commande+clic (Mac OS) permet de sélectionner les points associés à la droite.

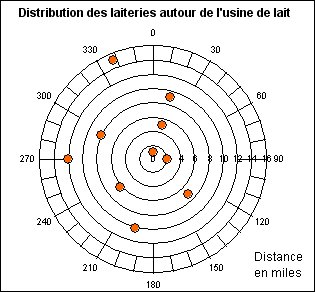

Les diagrammes polaires permettent de montrer des données disséminées autour d’un point central. La position de chaque point est déterminée par le nombre de degrés à partir du point zéro et par la distance à partir du centre.

Pour chaque point, un champ de l’axe des Z spécifie l’angle en degrés et un second champ de l’axe des Z spécifie la distance à partir du centre.
