Types de graphes 3D

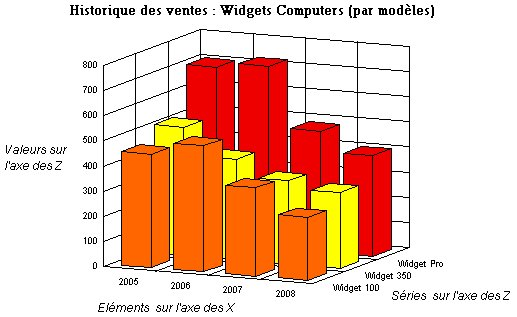

Cette section décrit les types de graphes à trois dimensions. Voici un exemple de graphe à trois dimensions (trois axes) :

L’axe des X (ou axe des catégories) joue exactement le même rôle que dans un graphe à deux dimensions.

Dans un graphe à trois dimensions, l’axe des Y est également appelé Axe des séries. Chaque catégorie se compose d’une ou plusieurs séries qui fragmentent l’information affichée dans le graphe. Chaque point de données dans le graphe correspond à l’intersection d’une catégorie et d’une série. Dans l’exemple illustré ci-dessus, chaque modèle d’ordinateur est une série.

Dans un graphe à deux dimensions, les séries restent sur l’axe des X et les colonnes représentant chaque série se distinguent par leurs motifs. Dans un graphe à trois dimensions, les séries s’affichent sur leur propre axe.

Les séries conservent leur motif, mais elles sont aussi séparées par un espace.

L’axe des Z affiche les valeurs calculées pour l’intersection de chaque catégorie et série. Notre exemple représente les différents types d’ordinateurs vendus par an.

Les options des graphes 3D permettent de faire varier leur apparence ou certains de leurs mécanismes. Pour visualiser les options d'un graphe, double-cliquez dessus ou choisissez Options dans le menu Graphe de 4D Chart.

Comme leurs homologues 2D, les graphes en colonnes 3D comparent une catégorie à une autre, ou une ou plusieurs catégories sur une certaine période.

Il existe trois options pour les graphes en colonnes 3D dans 4D Chart :

• Intervalle entre catégories : L’intervalle entre les catégories dans le graphe, ou leur largeur. Plus l’intervalle est grand, plus la catégorie est étroite.
• Intervalle entre séries : L’intervalle entre les séries dans le graphe, ou leur largeur. Plus l’intervalle est grand, plus la série est étroite.
• Afficher seulement les sommets : Seule la face supérieure de chaque colonne est visible.


Les graphes en lignes 3D montrent les tendances des données et ils conviennent parfaitement à des catégories continues telles que le temps.

Il existe deux options pour les graphes en lignes 3D dans 4D Chart :

• Intervalle entre les séries : L’intervalle entre les séries dans le graphe, ou leur largeur. Plus l’intervalle est grand, plus la série est étroite.
• Largeur des séries : La largeur des séries dans le graphe.

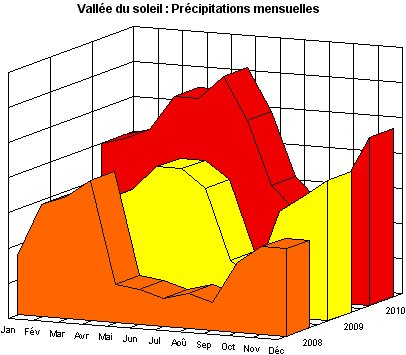

Les graphes en aires 3D accentuent le volume ou la taille des séries sur une catégorie continue telle que le temps.

Il existe deux options pour les graphes en aires 3D dans 4D Chart :

• Intervalle entre les séries : L’intervalle entre les séries dans le graphe, ou leur largeur. Plus l’intervalle est grand, plus la série est étroite.
• Largeur des séries : La largeur des séries dans le graphe.

Les graphes surfaciques présentent des données à trois dimensions telles que la valeur de l’axe des Z varie selon les valeurs des axes des X et des Y. Ils sont surtout utilisés pour représenter graphiquement les résultats de formules mathématiques.

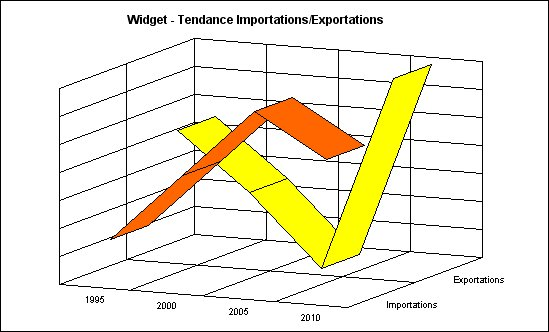

Le graphe suivant a été créé à l’aide d’une formule mathématique.

Il existe une option pour les graphes en surfaces 3D dans 4D Chart :

• N’afficher que la surface : Seule la face supérieure de la surface est visible, et pas les côtés. C’est l’option utilisée dans l’exemple ci-dessus.

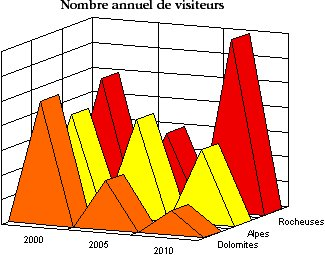

C’est une variante des graphes en colonnes 3D. Comme eux, ils permettent de comparer une catégorie à une autre, ou une ou plusieurs catégories sur une certaine période.

Il existe trois options pour les graphes triangulaires 3D dans 4D Chart :

• Intervalle entre les séries : L’intervalle entre les séries dans le graphe, ou leur largeur. Plus l’intervalle est grand, plus la série est étroite.
• Renverser les sommets : Les triangles sont renversés verticalement (pointe vers le bas).

• Tracer les valeurs nulles : Les valeurs zéro n’apparaîtront sur le graphe que si cette option est sélectionnée.

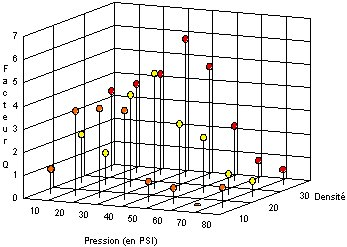

Les graphes en épingle 3D montrent l’intersection de trois valeurs. Chaque point de données est connecté au plan Catégorie par un trait descendant.

Il existe une option pour les graphes en épingle dans 4D Chart :

• Têtes ovales/Têtes carrées : Permet de choisir des têtes d’épingles ovales ou carrées.
