Operadores de imágenes
Operadores de imágenes
Una expresión que utiliza un operador de imágenes devuelve una imagen. La siguiente tabla muestra los operadores de imágenes.
| Operación | Sintaxis | Acción |
| Concatenación horizontal | Imag1 + Imag2 | Añade Imag2 a la derecha de Imag1 |
| Concatenación Vertical | Imag1 / Imag2 | Añade Imag2 debajo de Imag1 |
| Superposición exclusiva | Imag1 & Imag2 | Efectúa un OR exclusivo entre Imag1 e Imag2 |
| Superposición inclusiva | Imag1 | Imag2 | Efectúa un OR inclusivo entre Imag1 e Imag2 |
| Desplazamiento Horizontal | Imagen + Número | Mueve la imagen horizontalmente un número de píxeles |
| Desplazamiento Vertical | Imagen / Número | Mueve la imagen verticalmente un número de píxeles |
| Redimensionamiento | Imagen * Número | Redimensiona Imagen en el porcentaje Número |
| Extensión horizontal | Imagen *+ Número | Redimensiona Imagen horizontalmente en el porcentaje Número |
| Extensión vertical | Imagen */ Número | Redimensiona Imagen verticalmente en el porcentaje Número |
Los dos operadores & y | siempre devuelven una imagen tipo mapa de bits, sin importar la naturaleza de las dos imágenes fuente. La razón es que 4D primero dibuja las imágenes en memoria en mapas de bits, luego calcula la imagen resultante aplicando el operador OR en los píxeles del mapa de bits.
Los otros operadores de imágenes devuelven imágenes vectoriales si las dos imágenes fuente son vectoriales. Recuerde, sin embargo, que las imágenes impresas con el formato de salida On Background se imprimen como mapas de bits.
En los siguientes ejemplos, todas las imágenes se muestran utilizando el formato de salida On Background.
Esta es la imagen círculo:
Esta es la imagen rectángulo:
En los siguientes ejemplos, cada expresión es seguida por su representación gráfica.
- Concatenación horizontal

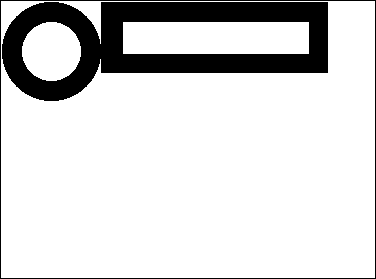

circulo+rectangulo ` Situa el rectángulo a la derecha del círculo

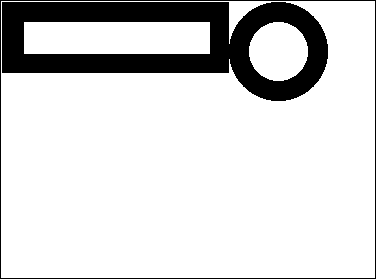

rectángulo+círculo ` Situa el círculo a la derecha del rectángulo
- Concatenación vertical
circulo/rectángulo ` Poner el rectángulo bajo el círculo

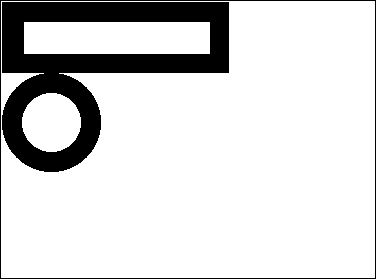

rectángulo/círculo ` Pone el círculo bajo el rectángulo
- Superposición exclusiva (O exclusivo)
círculo&rectángulo ` O Exclusivo de las dos imágenes
- Superposición inclusiva (O inclusivo)

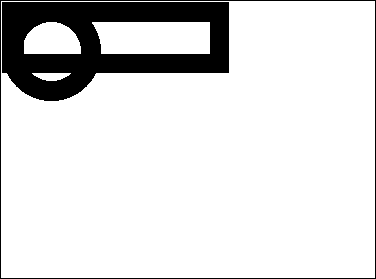

círculo|rectángulo ` O Inclusivo de dos imágenes
- Desplazamiento horizontal

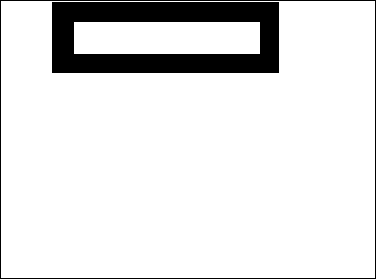

rectángulo+50 ` Mueve el rectángulo 50 píxeles a la derecha

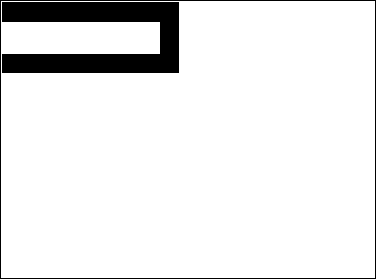

rectángulo-50 ` Mueve el rectángulo 50 píxeles a la izquierda
- Desplazamiento vertical

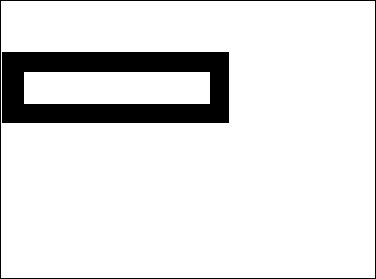

rectángulo/50 ` Mueve el rectángulo 50 píxeles hacia abajo

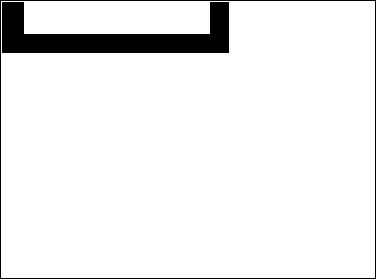

rectángulo/-20 ` Mueve el rectángulo 20 píxeles hacia arriba
- Redimensionamiento

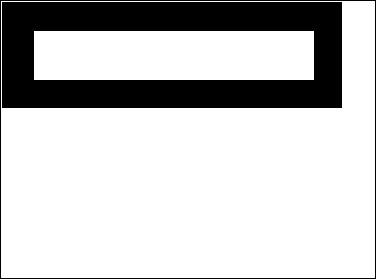

rectángulo*1.5 ` Aumenta el tamaño del rectángulo en 50%

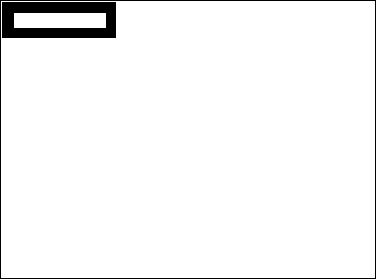

rectángulo*0.5 ` Reduce el tamaño del rectángulo en 50%
- Extensión horizontal

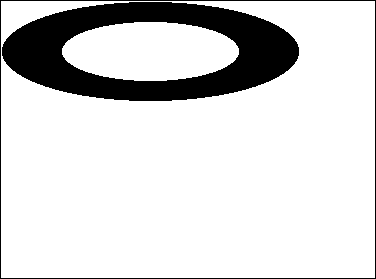

círculo*+3 ` El círculo se vuelve 3 veces más grande

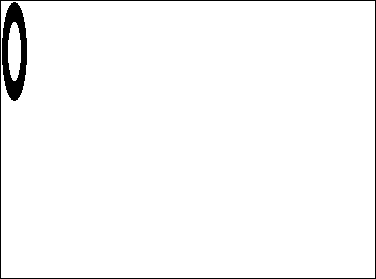

círculo*+0.25 ` El ancho del círculo se reduce un cuarto de su tamaño original
- Extensión vertical

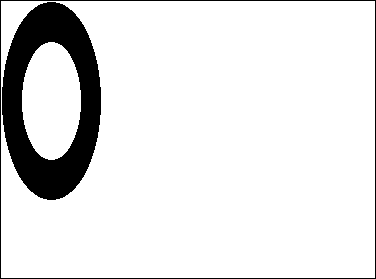

círculo*/2 ` El círculo dobla su altura

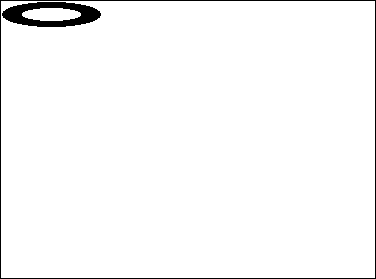

círculo*/0.25 ` La altura del círculo se reduce un cuarto de su tamaño original
