Bildoperatoren

Ein Ausdruck mit einem Bildoperator gibt ein Bild zurück. Es gibt folgende Bildoperatoren.

Operation	Syntax	Aktion

Horizontales Anfügen	Bild1 + Bild2	Setzt Bild2 rechts neben Bild1
Vertikales Anfügen	Bild1 / Bild2	Setzt Bild2 linksbündig über Bild1
Nicht deckendes	Bild1 & Bild2	Setzt Bild1 und Bild2 nicht deckend
Aufeinandersetzen		aufeinander (exklusiv ODER)
Deckendes Aufeinandersetzen	Bild1 \| Bild2	Setzt Bild1 und Bild2 deckend aufeinander
Horizontales Verschieben	Bild + Zahl	Verschiebt Bild horizontal um n Pixel
Vertikales Verschieben	Bild / Zahl	Verschiebt Bild vertikal um n Pixel
Zoomen	Bild * Zahl	Verändert Bildgröße gemäß Faktor n
Horizontales Verzerren	Bild *+ Zahl	Verzerrt Bild horizontal gemäß Faktor n
Vertikales Verzerren	Bild */ Zahl	Verzerrt Bild vertikal gemäß Faktor n

Die beiden Operatoren & und | geben immer ein Bild als Bitmap zurück, egal welches Format die Ausgangsbilder haben. Der Grund hierfür ist, dass 4D die Bilder zuerst im Speicher in Bitmaps zeichnet, und dann das Ergebnisbild anhand der grafischen exklusiv oder inklusiv ODER auf die Pixel der Bitmaps berechnet.

Hinweis: Das Bitmap ist immer 72 dpi. Die Farbtiefe entspricht der aktuell gewählten Farbtiefe des Bildschirms.

Die anderen Bildoperatoren geben ein Bild als Vektor zurück, wenn die Ausgangsbilder Vektor-Bilder sind. Beachten Sie jedoch, dass Bilder im Anzeigeformat Auf Hintergrund als Bitmap gedruckt werden.

Beispiel

Folgende Beispiele zeigen alle Bilder im Format Auf Hintergrund.

Bild 1 ist ein Kreis:

Bild 2 ist ein Rechteck:

Nachfolgend sehen Sie die Syntax für die jeweilige Operation und die entsprechende grafische Darstellung.

Horizontales Anfügen

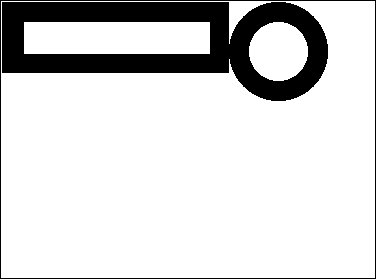

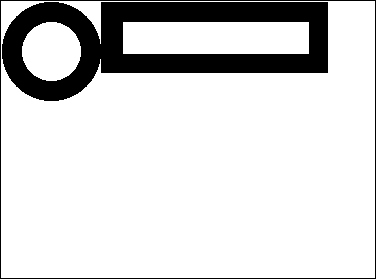

Kreis+Rechteck ` Setzt Rechteck rechts neben Kreis

Rechteck + Kreis ` Setzt Kreis rechts neben Rechteck

Vertikales Anfügen

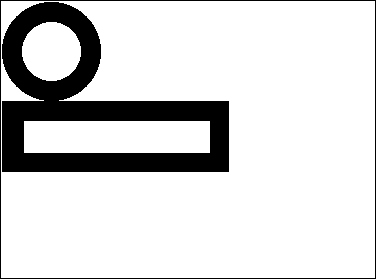

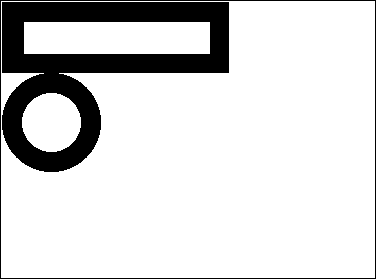

Kreis/Rechteck ` Setzt Rechteck unter Kreis

Rechteck/Kreis ` Setzt Kreis unter Rechteck

Nicht deckendes Aufeinandersetzen (Exklusiv ODER)

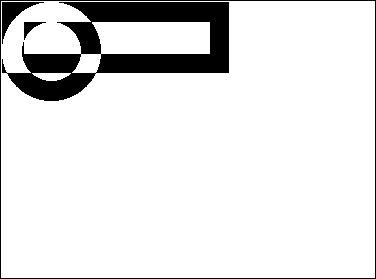

 Kreis & Rechteck ` Jeder Punkt des neuen Bildes ist schwarz, wenn nur ein Punkt von

  ` Kreis oder Rechteck schwarz ist, dagegen weiß, wenn beide Punkte

  ` schwarz sind.

Deckendes Aufeinandersetzen (ODER)

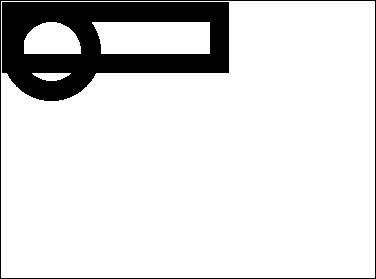

 Kreis|Rechteck ` Jeder Punkt des neuen Bildes ist schwarz, wenn ein Punkt von Kreis

  ` oder Rechteck bzw. beide Punkte schwarz sind.

Horizontales Verschieben

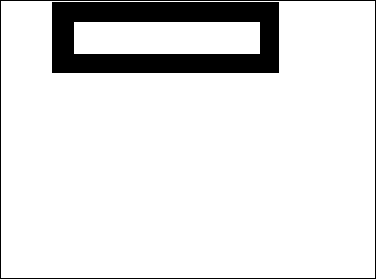

Rechteck+50 ` Verschiebt das Rechteck 50 Pixel nach rechts

Rechteck-50 ` Verschiebt das Rechteck 50 Pixel nach links

Vertikales Verschieben

Rechteck/50 ` Verschiebt das Rechteck 50 Pixel nach unten

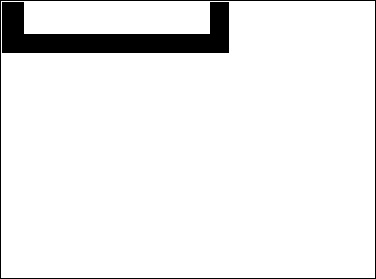

Rechteck/-20 ` Verschiebt das Rechteck 20 Pixel nach oben

Zoomen

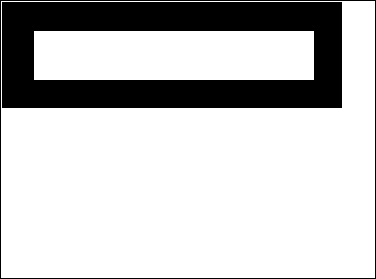

Rechteck*1.5 ` Vergrößert das Rechteck um 50%

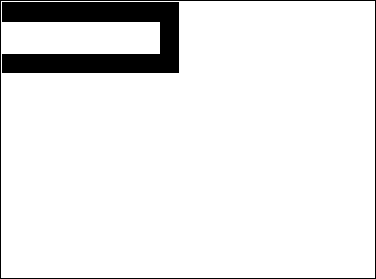

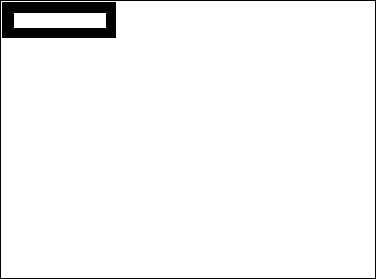

Rechteck*0.5 ` Verkleinert das Rechteck um 50%

Horizontales Verzerren

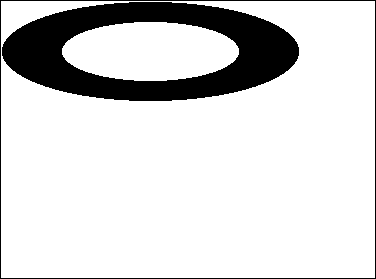

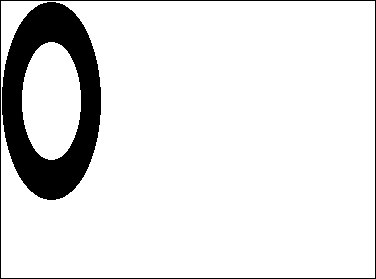

Kreis*+3 ` Der Kreis wird dreimal breiter

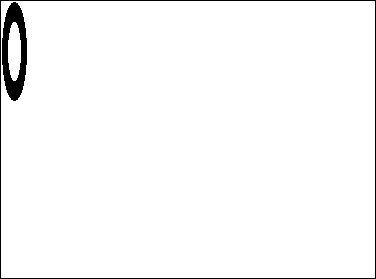

Kreis*+0,25 ` Die Kreisbreite wird viermal kleiner

Vertikales Verzerren

Kreis*/2 ` Der Kreis wird doppelt so hoch

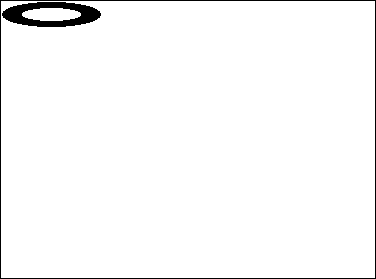

Kreis*/0,25 ` Die Kreishöhe wird viermal kleiner
