SVG_Define_linear_gradient


SVG_Define_linear_gradient ( objetSVGParent ; id ; couleurDébut ; couleurFin {; rotation {; spreadMethod {; x1 ; y1 ; x2 ; y2}}} ) -> Résultat

Paramètre	Type	Description
objetSVGParent	Ref_SVG	Référence de l’élément parent
id	Chaîne	Nom du dégradé
couleurDébut	Chaîne	Couleur de démarrage
couleurFin	Chaîne	Couleur de fin
rotation	Entier	Rotation du vecteur de dégradé
spreadMethod	Texte	Mode de diffusion (pad, reflect ou repeat)
x1	Réel	Coordonnée x1 du vecteur de dégradé (0 si omis)
y1	Réel	Coordonnée y1 du vecteur de dégradé (1 si omis)
x2	Réel	Coordonnée x2 du vecteur de dégradé (0 si omis)
y2	Réel	Coordonnée y2 du vecteur de dégradé (1 si omis)
Résultat	Chaîne	Référence du dégradé

Description

La commande SVG_Define_linear_gradient définit un nouveau dégradé linéaire dans le conteneur SVG désigné par objetSVGParent et retourne sa référence. Si objetSVGParent n’est pas un document SVG, une erreur est générée.

Un dégradé consiste en une transition de couleur progressive continue au long d'un vecteur, d'une couleur à l'autre. Une fois définis, les dégradés sont appelés sur un élément graphique donné. Vous devez indiquer si l'élément doit être rempli ou liseré avec le dégradé.

Le paramètre id spécifie le nom du dégradé. Si un élément de même nom existait, il est remplacé. Ce nom sera utilisé pour désigner le dégradé à chaque fois qu'une expression couleur sera attendue via la syntaxe "url(#ID)".

Les paramètres couleurDébut et couleurFin spécifient les couleurs utilisées pour débuter et terminer le dégradé.

Le paramètre optionnel rotation définit la position et le sens du vecteur de dégradé (cf. exemple).

Le paramètre optionnel spreadMethod permet de définir le remplissage lorsque le dégradé commence ou se termine à l’intérieur des limites de l’objet objetSVGParent. Vous pouvez passer dans ce paramètre l’une des chaînes suivantes :

"pad" : utiliser les couleurs extrêmes du dégradé pour remplir le reste de la zone.
"reflect" : refléter indéfiniment le motif du dégradé en début/fin puis fin/début puis début/fin, etc., jusqu’à ce que l’objet soit rempli.
"repeat", répéter indéfiniment le motif du dégradé en début/fin, début/fin, début/fin, etc., jusqu’à ce que l’objet soit rempli.

Si ce paramètre est omis, l’effet de la valeur "pad" est utilisé.

Les paramètres optionnels x1, y1, x2 et y2 permettent de définir le vecteur du dégradé. Ce vecteur fournit des points de départ et d’arrivée utilisés par le moteur de rendu. Vous devez passer dans ces paramètres des pourcentages exprimés sous forme de ratios (0...1).

Exemple

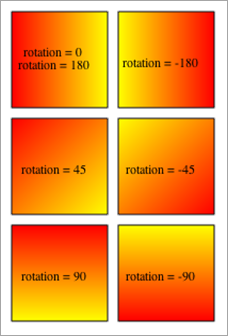

Dessiner 6 carrés pleins utilisant chacun un serveur de peinture de dégradé linéaire en variant la rotation et le sens du vecteur de dégradé

 $svg:=SVG_New



 SVG_Define_linear_gradient($svg;"demoGradient_1";"red";"yellow")

 SVG_New_rect($svg;10;10;90;90;0;0;"black";"url(#demoGradient_1)")

 SVG_New_text($svg;"rotation = 0\rrotation = 180";50;40;"";-1;-1;Centré)



 SVG_Define_linear_gradient($svg;"demoGradient_2";"red";"yellow";180)

 SVG_New_rect($svg;110;10;90;90;0;0;"black";"url(#demoGradient_2)")

 SVG_New_text($svg;"rotation = -180";150;50;"";-1;-1;Centré)



 SVG_Define_linear_gradient($svg;"demoGradient_3";"red";"yellow";45)

 SVG_New_rect($svg;10;110;90;90;0;0;"black";"url(#demoGradient_3)")

 SVG_New_text($svg;"rotation = 45";50;150;"";-1;-1;Centré)



 SVG_Define_linear_gradient($svg;"demoGradient_4";"red";"yellow";-45)

 SVG_New_rect($svg;110;110;90;90;0;0;"black";"url(#demoGradient_4)")

 SVG_New_text($svg;"rotation = -45";150;150;"";-1;-1;Centré)



 SVG_Define_linear_gradient($svg;"demoGradient_5";"red";"yellow";90)

 SVG_New_rect($svg;10;210;90;90;0;0;"black";"url(#demoGradient_5)")

 SVG_New_text($svg;"rotation = 90";50;250;"";-1;-1;Centré)



 SVG_Define_linear_gradient($svg;"demoGradient_6";"red";"yellow";-90)

 SVG_New_rect($svg;110;210;90;90;0;0;"black";"url(#demoGradient_6)")

 SVG_New_text($svg;"rotation = -90";150;250;"";-1;-1;Centré)



  `Sauvegarder le document

 SVG_SAVE_AS_TEXT($svg;"test.svg")

  `Libérer la mémoire

 SVG_CLEAR($svg)
